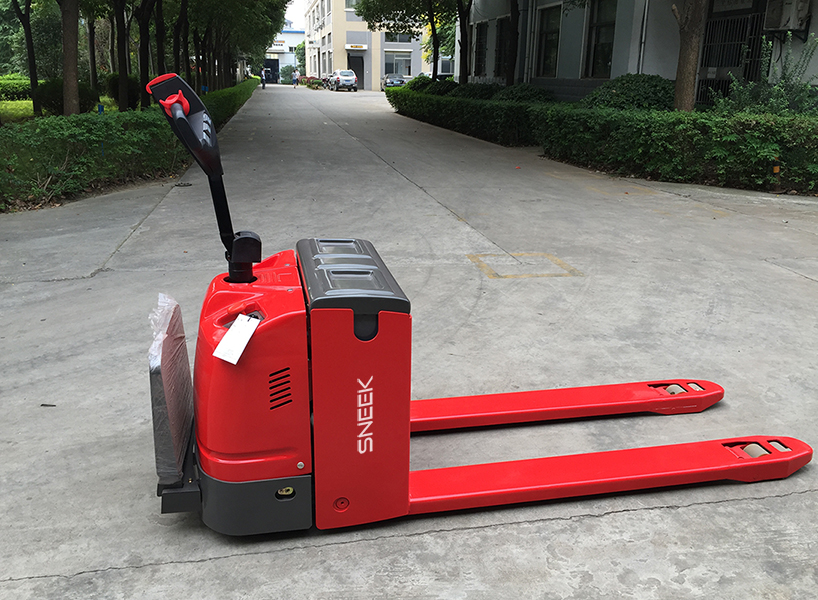

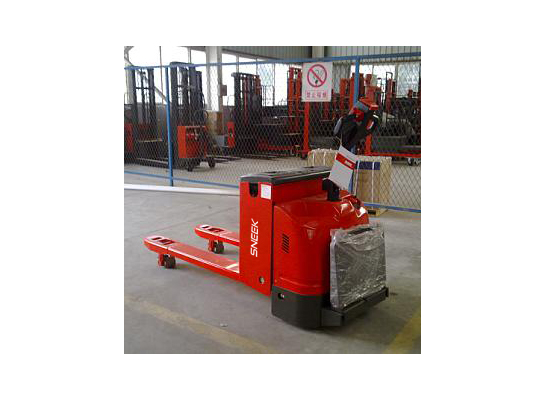

全电动托盘搬运车
载荷中心 600mm
货叉尺寸 1150×170×56/1150×205×75mm
|
货号 |
单位 |
HS032012 |
HS032512 |
HS033011 |
HS034011 |
|
额定载荷q |
Kg |
2000 |
2500 |
3000 |
4000 |
|
载荷中心距c |
Mm |
600 |
600 |
600 |
600 |
|
承载距 货叉低位/高位x |
Mm |
865 |
865 |
985/910 |
930/855 |
|
轴距 货叉低位/高位y |
Mm |
1345 |
1345 |
1515/1440 |
1460/1385 |
|
整车高度h1 |
Mm |
1380 |
1380 |
1420 |
1420 |
|
起升高度h2 |
Mm |
120 |
120 |
110 |
110 |
|
货叉最小离地高度h3 |
Mm |
85 |
85 |
85 |
85 |
|
站板高度h4 |
Mm |
155 |
155 |
180 |
180 |
|
手柄高度h5 |
Mm |
1080-1340 |
1080-1340 |
1090-1360 |
1090-1360 |
|
整车长度 踏板 收起/展开l1 |
Mm |
1900/2310 |
1900/2310 |
1945/2390 |
1945/2390 |
|
整车宽度b1 |
Mm |
730 |
730 |
850 |
850 |
|
货叉外宽b2 |
Mm |
680 |
680 |
685 |
685 |
|
货叉尺寸l/e/s |
Mm |
1150/170/56 |
1150/170/56 |
1150/175/75 |
1150/205/75 |
|
车身离地间隙m2 |
Mm |
35 |
35 |
55 |
55 |
|
直角堆垛通道宽度（托盘1000×1200） 1200跨叉方向 踏板展开/收起 |
Mm |
2500/2050 |
2500/2050 |
2590/2150 |
2590/2150 |
|
直角堆垛通道宽度（托盘800×1200） 1200跨叉方向 踏板展开/收起 |
Mm |
2550/2100 |
2550/2100 |
2640/2200 |
2640/2200 |
|
转弯半径 踏板 展开/收起 |
Mm |
2065/1730 |
2065/1730 |
2170/1750 |
2220/1800 |
|
轮胎类型 承重轮/驱动轮/辅助轮 |
|
聚氨酯 |
聚氨酯 |
聚氨酯 |
聚氨酯 |
|
轮胎尺寸 承重轮 |
Mm |
Φ80×70 |
Φ80×70 |
Φ80×110 |
Φ80×110 |
|
轮胎尺寸 驱动轮 |
Mm |
Φ230×75 |
Φ230×75 |
Φ230×75 |
Φ230×75 |
|
轮胎尺寸 辅助轮 |
Mm |
Φ125×50 |
Φ125×50 |
Φ150×50 |
Φ150×50 |
|
车轮数量 承重轮/驱动轮/辅助轮 |
|
4/1/2 |
4/1/2 |
4/1/2 |
4/1/2 |
|
轮距 驱动侧B10 |
Mm |
476 |
476 |
630 |
630 |
|
轮距 承重测B11 |
Mm |
510 |
510 |
480 |
480 |
|
行驶速度 满/空载 |
km/h |
6/6 |
6/6 |
5/6 |
5/6 |
|
起升速度 满/空载 |
Mm/s |
40/55 |
40/55 |
29/33 |
29/33 |
|
下降速度 满/空载 |
Mm/s |
35/35 |
35/35 |
23/18 |
25/18 |
|
最大爬坡能力 满/空载 |
%（tanθ） |
6/15 |
6/15 |
5/8 |
5/8 |
|
制动方式 |
|
电磁制动 |
电磁制动 |
电磁制动 |
电磁制动 |
|
驱动电机功率 |
Kw |
1.5（AC） |
1.5（AC） |
1.5（AC） |
2.3（AC） |
|
起升电机功率 |
Kw |
2.2（DC） |
2.2（DC） |
2.2（DC） |
2.2（DC） |
|
蓄电池 电压/额定容量 |
v/ah |
24/210 |
24/210 |
24/210 |
24/270 |
|
电池重量 |
Kg |
200 |
200 |
200 |
240 |
|
整车重量 |
|
676 |
676 |
860 |
900 |
1、上表为标准车型数据，根据配置的不同会有所变化；车型升级优化也会导致局部结构和部分尺寸变化；
2、可选配置及非标定制：
2.1、货叉长度、宽度、外侧距；
2.2、纸筒搬运车（货叉加斜面）；
2.3、侧拉式电池，不同容量电池；
2.4、电控品牌：ZAPI，不带护翼；
2.5、可选配电助力转向
产品特点：
●免维护大功率交流驱动系统，提供可靠行驶动力；210AH大容量电池，续航能力强；
●标配CURTIS系列控制器，可靠、耐用；AMP防水防尘插件，给予线路可靠保护，大大降低了电器故障；
●站板式，纯电子转向，集成式操纵手柄，安全、省力，操作灵活；
●拉杆起升、平行四连杆机构，起升平稳；机械结构用料结实，关键部位采用高强钢板，坚固耐用。
搬运车性能：
●站板式标配电转向，使得操控更轻便灵活。
●先进的CURTIS交流控制系统，控制精确平稳，效率更高。
舒适性
●站驾踏板采用减震设计，使站乘舒适性大大提高，减小了长时间驾驶的疲劳；
●采用集成式操纵手柄，简洁美观，所有操作功能均可单手轻松完成；
安全性
●具有释放制动、反向制动以及紧急制动三种制动功能，确保行车的安全；
●站驾式标配车速随转向角度增加自动降低的功能。
