万向智能升降平台车
轮直径 156.5-584mm
轮数量 4/8
|
型号 |
HSV160-1504 |
HSV120-2004 |
HSV400-20A04 |
HSV700-2504 |
HSV1200-3104 |
HSV2200-3604 |
HSV3000-4004 |
HSV5000-5004 |
HSV7500-5804 |
|
|

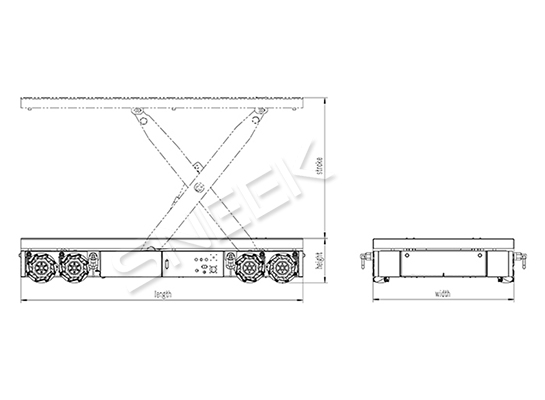

外形尺寸(长) |
900mm |
900mm |
1500mm |
1800mm |
2300mm |
2700mm |
3000mm |
3300mm |
3600mm |
|
|
外形尺寸(宽) |
700mm |
700mm |
1000mm |
1200mm |
1500mm |
1800mm |
2000mm |
2200mm |
2200mm |
|
|
外形尺寸(高) |
300mm |
320mm |
340mm |
390mm |
450mm |
500mm |
550mm |
660mm |
750mm |
|
|
举升行程 |
300mm |
300mm |
600mm |
800mm |
1100mm |
1300mm |
1400mm |
1500mm |
1600mm |
|
|
承载能力 |
160kg |
120kg |
400kg |
700kg |
1200kg |
2200kg |
3000kg |
5000kg |
7500kg |
|
|
设备自重 |
150kg |
150kg |
300kg |
650kg |
1300kg |
1900kg |
2700kg |
3300kg |
4400kg |
|
|
轮型号 |
CMA-15 |
CMA-20 |
CMA-20A |
CMA-25 |
CMA-31 |
CMA-36 |
CMA-40 |
CMA-50 |
CMA-58 |
|
|
轮直径 |
156.5mm |
203.2mm |
203.2mm |
254mm |
310mm |
360mm |
406.4mm |
508mm |
584mm |
|
|
单轮承载能力 |
100kg |
80kg |
240kg |
380kg |
650kg |
1100kg |
1600kg |
2300kg |
3100kg |
|
|
轮数量 |
4 |
|||||||||
|
驱动电机数量 |
4 |
|||||||||
|
最小转弯半径 |
0m |
|||||||||
|
移动速度 |
0-0.5m/s |
|||||||||
|
可调精度 |
S:普通型 |
±10mm |
||||||||
|
P:精密型 |
±1mm |
|||||||||
|
地面最大受压 |
6N/mm2 |
11N/mm2 |
7.5N/mm2 |
|||||||
|
车轮独立悬挂行程 |
20mm |
25mm |
||||||||
|
操作方式 |
遥控操作/接受上位机通信指令控制 |
|||||||||
|
电池类型 |
锂电池 |
铅酸电池 |
||||||||
|
典型续航时间 |
12h |
|||||||||
|
充电器供电 |
AC110V/AC220V 50HZ (特殊电压可定制） |
|||||||||
|
充电器功率 |
0.35kw |
0.35kw |
0.35kw |
0.5kw |
1kw |
1.5kw |
2kw |
3.3kw |
5kw |
|
|
满放充电时间 |
4h |
8h |
||||||||
|
防护等级 |
IP54 |
|||||||||
|
工作环境 |
温度：0~+45℃；湿度：≤95%，无凝露 |
|||||||||
|
储存环境 |
温度：-5℃~+60℃；湿度：≤95%，无凝露、结冰 |
|||||||||
|
型号 |
HSV350-1508 |
HSV250-2008 |
HSV1000-20A08 |
HSV1600-2508 |
HSV2700-3108 |
HSV5000-3608 |
HSV7000-4008 |
HSV11000-5008 |
HSV15000-5808 |
|
|
外形尺寸(长) |
1200mm |
1200mm |
2000mm |
2400mm |
3000mm |
3600mm |
4000mm |
4400mm |
4800mm |
|
|
外形尺寸(宽) |
700mm |
700mm |
1000mm |
1200mm |
1500mm |
1800mm |
2000mm |
2200mm |
2200mm |
|
|
外形尺寸(高) |
300mm |
320mm |
340mm |
390mm |
450mm |
500mm |
550mm |
660mm |
750mm |
|
|
举升行程 |
500mm |
500mm |
900mm |
1200mm |
1400mm |
1600mm |
1800mm |
1800mm |
2000mm |
|
|
承载能力 |
350kg |
250kg |
1000kg |
1600kg |
2700kg |
5000kg |
7000kg |
11000kg |
15000kg |
|
|
设备自重 |
200kg |
200kg |
430kg |
900kg |
1900kg |
2700kg |
3800kg |
4700kg |
6300kg |
|
|
轮型号 |
CMA-15 |
CMA-20 |
CMA-20A |
CMA-25 |
CMA-31 |
CMA-36 |
CMA-40 |
CMA-50 |
CMA-58 |
|
|
轮直径 |
156.5mm |
203.2mm |
203.2mm |
254mm |
310mm |
360mm |
406.4mm |
508mm |
584mm |
|
|
单轮承载能力 |
100kg |
80kg |
240kg |
380kg |
650kg |
1100kg |
1600kg |
2300kg |
3100kg |
|
|
轮数量 |
8 |
|||||||||
|
驱动电机数量 |
S:普通型 |
4 |
||||||||
|
P:精密型 |
4 |
8 |
||||||||
|
最小转弯半径 |
0m |
|||||||||
|
移动速度 |
0-0.5m/s |
|||||||||
|
可调精度 |
S:普通型 |
±10mm |
||||||||
|
P:精密型 |
±1mm |
|||||||||
|
地面最大受压 |
6N/mm2 |
11N/mm2 |
7.5N/mm2 |
|||||||
|
车轮独立悬挂行程 |
20mm |
25mm |
||||||||
|
操作方式 |
遥控操作/接受上位机通信指令控制 |
|||||||||
|
电池类型 |
锂电池 |
铅酸电池 |
||||||||
|
典型续航时间 |
12h |
|||||||||
|
充电器供电 |
AC110V/AC220V 50HZ (特殊电压可定制） |
|||||||||
|
充电器功率 |
0.7kw |
0.7kw |
0.7kw |
1kw |
2kw |
3.3kw |
5kw |
7kw |
10kw |
|
|
满放充电时间 |
4h |
8h |
||||||||
|
防护等级 |
IP54 |
|||||||||
|
工作环境 |
温度：0~+45℃；湿度：≤95%，无凝露 |
|||||||||
|
储存环境 |
温度：-5℃~+60℃；湿度：≤95%，无凝露、结冰 |
|||||||||

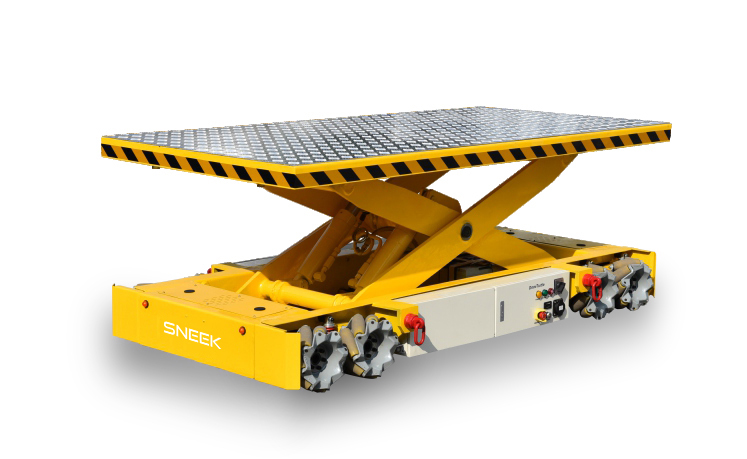

万向智能升降平台车
万向智能升降平台车可以提供1-100T的承载能力，并可实现在平面内向任意方向的平移、自转、平移加自转运动。常应用于风电设备制造、列车总装、飞机总装等领域。由于它具有的全向移动性能，操作员可以操作平台托举重物实现精确定位对接、装配，大大简化了装配工艺，增强了操作性，降低了装配风险，提高了生产效率。对于一些不适宜用行车起吊搬运的零部件，或在室内起吊困难的部件，以及需要厂内长距搬运的重型部件，万向智能升降平台车都能给出很好的解决方案。
* 可选激光防撞传感器。
* 可选多车联动功能。
* 可选主动液压平衡独立悬挂。
* 八轮以上车体参数未列出，请与我们联系(400-999-2639)。
* 产品会不断改进升级，表内参数可能存在变动。
* 多数参数未达到技术极限，可根据您的需求调整、定制
