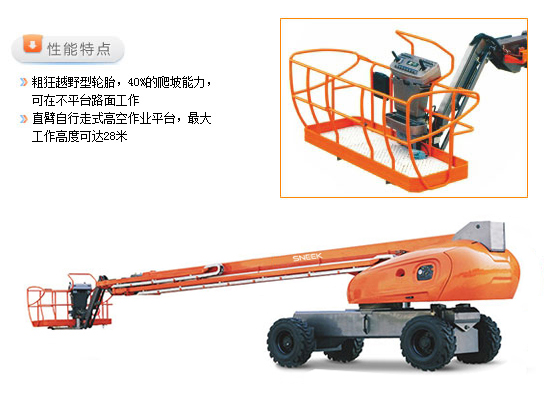

自行走直臂式高空作业平台
最大工作高度 16/26/28 m
转台回转角度 360°
平台摆动角度 160°
|
物料编码 |
单位 |
SG0140230 |
SG0160230 |
SG240230 |
SG260230 |
|
额定载荷 |
kg |
230 |
230 |
230 |
230 |
|
最大平台高度 |
mm |
14000 |
16000 |
24000 |
26000 |
|
最大工作高度 |
mm |
16000 |
18000 |
26000 |
28000 |
|

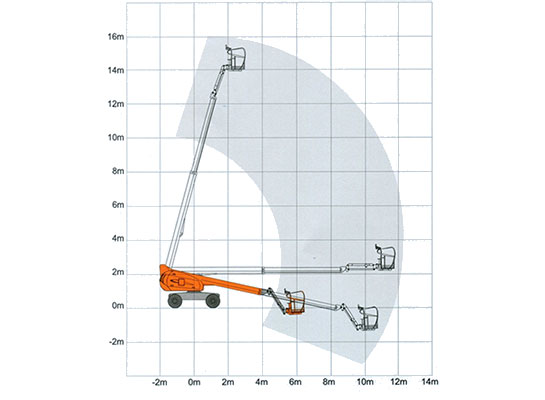

最大水平伸距 |
mm |
11600 |
11600 |
21000 |
22500 |
|
水平以下垂直距离 |
mm |
1500 |
1500 |
1980 |
3000 |
|
工作平台尺寸 |
mm |
1830×760 |
1830×760 |
1830×760 |
1830×760 |
|
最小离地间隙 |
mm |
300 |
360 |
320 |
320 |
|
轴距 |
mm |
2200 |
2200 |
3660 |
3660 |
|
最小转弯半径（内轮） |
mm |
2220 |
2220 |
4010 |
4010 |
|
最小转弯半径（外轮） |
mm |
5100 |
5100 |
6750 |
6750 |
|
转台回转角度 |
|
360° |
360° |
360° |
360° |
|
平台摆动角度 |
|
160° |
160° |
160° |
160° |
|
小臂变幅角度 |
|
130°(+70°/ -60°) |
130°(+70°/ -60°) |
130°(+70°/ -60°) |
130°(+70°/ -60°) |
|
发动机 |
|
38kw/3000rpm |
38kw/3000rpm |
62kw/3000rpm |
62kw/3000rpm |
|
发动机（可选） |
|
34kw/2400rpm(可选) |
34kw/2400rpm(可选) |
61.6kw/2200rpm (可选) |
61.6kw/2200rpm (可选) |
|
行驶速度（收拢状态） |
km/h |
6.0km/h |
6.0km/h |
5.5km/h |
5.5km/h |
|
行驶速度（起升,延伸状态） |
km/h |
1.1km/h |
1.1km/h |
1.1km/h |
1.1km/h |
|
最大爬坡能力 |
4×4 |
40% |
40% |
40% |
40% |
|
工作最大允许角度 |
|
5° |
5° |
5° |
5° |
|
液压油箱 |
L |
160L |
160L |
180L |
180L |
|
柴油箱 |
L |
75L |
75L |
120L |
120L |
|
轮胎 |
|
实心轮 |
实心轮 |
实心轮 |
实心轮 |
|

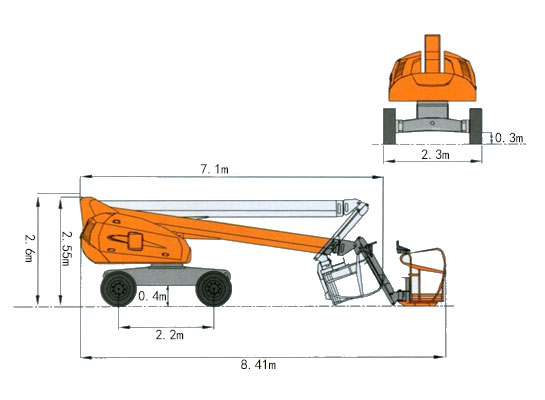

整机长度 |
mm |
8410 |
8610 |
11200 |
12500 |
|
整机宽度 |
mm |
2300 |
2280 |
2490 |
2490 |
|
整机高度 |
mm |
2550 |
2550 |
3070 |
3070 |
|
整机重量 |
kg |
6750 |
7800 |
18000 |
18150 |
