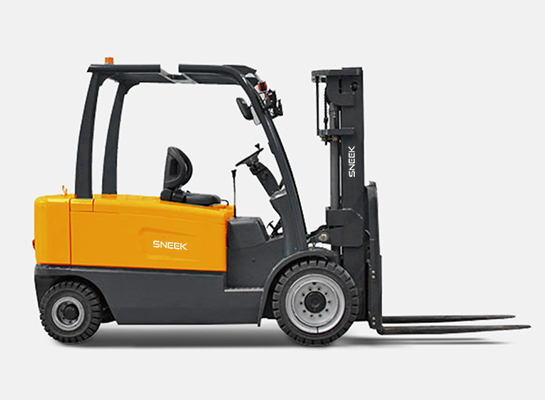

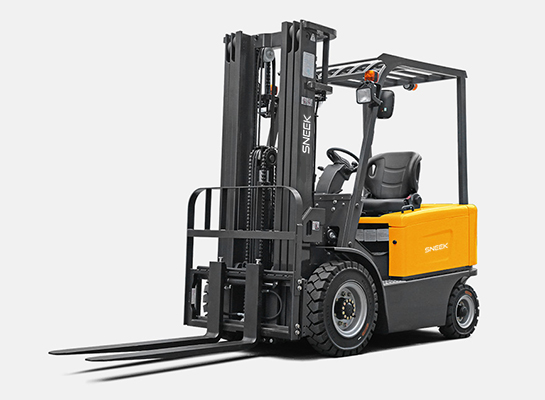

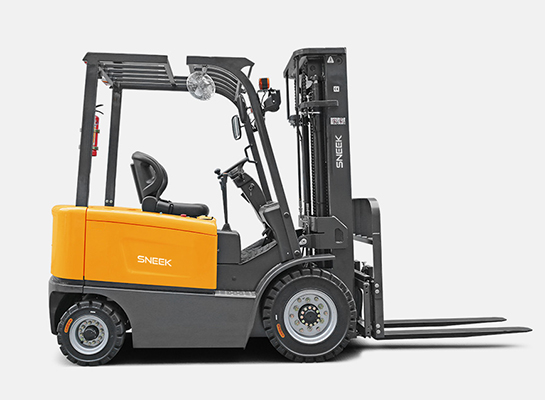

四支点电动叉车1.5-5.0T
起升高度 3000-7000mm
最大爬坡度 15%/12%
控制器 他励电控
|
型号 |
单位 |
SC021530 |
SC042030 |
SC022530 |
SC023030 |
SC023530 |
SC024530 |
SC025030 |
||
|
额定起重量 |
Q(kg) |
1500 |
2000 |
2500 |
3000 |
3500 |
4500 |
5000 |
||
|
载荷中心距 |
C(mm) |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
||
|
起升高度 |
H3(mm) |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
||
|
自由起升高度 |
H2(mm) |
100 |
100 |
100 |
100 |
100 |
84 |
84 |
||
|
货叉规格 L/W/T |
(mm) |
920×120×35 |
1070×120×40 |
1070×120×40 |
1070×125×45 |
1070×125×45 |
1070×150×50 |
1070×150×50 |
||
|
门架倾角(前/后) |
Deg |
6°/12° |
6°/12° |
6°/12° |
6°/12° |
6°/12° |
6°/10° |
6°/10° |
||
|
外形尺寸总长（不含货叉） |
L1(mm) |
2150 |
2380 |
2380 |
2475 |
2535 |
2940 |
2940 |
||
|
宽度 |
B1(mm) |
1090 |
1150 |
1150 |
1225 |
1225 |
1612 |
1612 |
||
|
门架不起升高度 |
H1(mm) |
2025 |
2055 |
2055 |
2070 |
2070 |
2250 |
2250 |
||
|
作业最大高度 (含挡货架) |
H4(mm) |
4055 |
4070 |
4070 |
4070 |
4070 |
4260 |
4260 |
||
|
护顶架高度 |
H5(mm) |
2125 |
2125 |
2125 |
2125 |
2125 |
2300 |
2300 |
||
|
最小转弯半径 |
Wa(mm) |
1995 |
2080 |
2080 |
2215 |
2280 |
2705 |
2705 |
||
|
前悬距 |
X(mm) |
416 |
478 |
478 |
485 |
485 |
550 |
550 |
||
|
前轮距 |
B2(mm) |
890 |
970 |
970 |
1000 |
1000 |
1300 |
1300 |
||
|
后轮距 |
B3(mm) |
920 |
950 |
950 |
980 |
980 |
1200 |
1200 |
||
|
离地间隙 |
H6(mm) |
110 |
120 |
120 |
130 |
130 |
125 |
125 |
||
|
轴距 |
Y(mm) |
1380 |
1500 |
1500 |
1600 |
1600 |
2000 |
2000 |
||
|
货叉调节范围 |
(mm) |
240/970 |
250/1040 |
250/1040 |
250/1100 |
250/1100 |
250/1380 |
250/1380 |
||
|
最小直角堆垛通道宽度1000（纵向）×1200 |
Ast (mm) |
3605 |
3830 |
3830 |
3970 |
4035 |
4600 |
4600 |
||
|
最小直角堆垛通道宽度800×1200 （纵向） |
Ast (mm) |
3805 |
3960 |
3960 |
4100 |
4165 |
4655 |
4655 |
||
|
运行速度(满载) |
km/h |
12 |
12 |
12 |
12 |
12 |
12.5 |
12.5 |
||
|
运行速度(空载) |
km/h |
13 |
13 |
13 |
13 |
13 |
13.5 |
13.5 |
||
|
提升速度(满载) |
mm/s |
280 |
300 |
300 |
280 |
280 |
290 |
270 |
||
|
提升速度(空载) |
mm/s |
380 |
420 |
420 |
440 |
440 |
400 |
380 |
||
|
最大爬坡度(满载) |
% |
18 |
18 |
18 |
16 |
12 |
12 |
12 |
||
|
最大爬坡度(空载) |
% |
20 |
20 |
20 |
18 |
13 |
13 |
13 |
||
|
自重(包括电瓶) |
kg |
3060 |
4160 |
4360 |
5160 |
5660 |
7020 |
7280 |
||
|
轮胎(前×2) |
|
6.50-10-10PR |
7.00-12-12PR |
7.00-12-12PR |
28×9-15-12PR |
28×9-15-12PR |
28×12.5-15 |
28×12.5-15 |
||
|
轮胎(后×2) |
|
5.00-8-8PR |
18×7-8-14PR |
18×7-8-14PR |
18×7-8-14PR |
18×7-8-14PR |
21×8-9 |
21×8-9 |
||
|
行走电机 |
kw |
7.5 |
11 |
11 |
12 |
12 |
11×2 |
11×2 |
||
|
起升电机 |
kw |
10 |
12 |
12 |
13.5 |
13.5 |
25.4 |
25.4 |
||
|
标配蓄电池 |
V/Ah |
48/450 |
48/500 |
48/620 |
80/500 |
80/500 |
80/750 |
80/840 |
||
|
控制器类型 |
|
交流 AC |
交流 AC |
交流 AC |
交流 AC |
交流 AC |
交流 AC |
交流 AC |
||
|
控制器制造商 |
|
ZAPI |
ZAPI |
ZAPI |
ZAPI |
ZAPI |
ZAPI |
ZAPI |
||
|
工作压力 |
Mpa |
14.5 |
17.5 |
17.5 |
17.5 |
17.5 |
20 |
20 |
||
1、采用转向泵、工作泵双泵合一的低噪音泵设计,克服了传统电动叉车转向电机噪声大、电能损耗大、寿命短的弊端；
2、制动节能功效：制动时电机自动断电,有效减少电能损耗,延长电池工作时间；
3、采用免维护交流电机，克服了直流碳刷电机产生高热、碳刷磨损粉尘、维护频繁的缺点；同时使用效率提高20%，有效延长电池工作时间及使用寿命；
4、主要电子元件采用国际知名品牌，性能卓越，符合欧洲安全标准；
5、采用电磁再生技术：在减速或刹车时，坡道行驶或停车时，换向行驶时，会自动回收多余电力，延长工作时间；
6、液压密封系统：采用国际先进的球式接头、球式胶管接头，具备耐高温、柔韧性的特点，提高液压系统的可靠性；
7、安全系统：假如操作者离开叉车，座椅开关自动断电以保障使用时的安全性。
