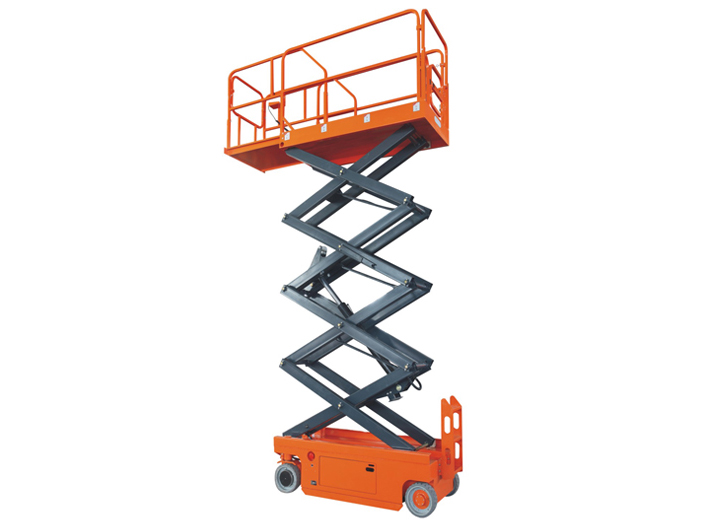

自行走剪叉高空作业平台
额定载荷 230-500kg
延伸平台载荷 113kg
最大工作高度 4000-18000
整机重量 1950-2930kg
延伸平台载荷 113kg
最大工作高度 4000-18000
整机重量 1950-2930kg
| 型号 | 单位 | SG014024 | SG016023 | SG016032 | SG016055 | SG018032 | SG018045 | SG011032 | SG011232 | SG011432 | SG011632 |
| 最大工作高度 | mm | 6000 | 8000 | 8000 | 8000 | 10000 | 10000 | 12000 | 14000 | 16000 | 18000 |
| 最大平台高度 | mm | 4000 | 6000 | 6000 | 6000 | 8000 | 8000 | 10000 | 12000 | 14000 | 16000 |
| 平台额定载荷 | kg | 240 | 230 | 380 | 550 | 230 | 450 | 320 | 320 | 230 | 320 |
| 工作平台尺寸 | mm | 1290×700×1100 | 1500×740×1100 | 2270×810×1100 | 2300×1130×1100 | 2270×810×1100 | 2270×1130×1100 | 2300×1130×1100 | 2300×1130×1100 | 2640×1130×1100 | 3000×1140×1100 |
| 延伸平台载重 | kg | 100 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 115 | 100 |
| 工作平台延伸尺寸 | mm | 600 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 |
| 整机尺寸（栏杆立起） | mm | 1440×760×2050 | 1850×800×2220 | 2450×810×2150 | 2480×1150×2160 | 2450×810×2275 | 2450×1150×2275 | 2480×1150×2414 | 2480×1150×2542 | 2840×1390×2590 | 3160×1510×2880 |
| 整机尺寸（栏杆折叠） | mm | 1440×760×1680 | 1850×800×1850 | 2450×810×1700 | 2480×1150×1700 | 2450×810×1815 | 2450×1150×1815 | 2480×1150×1964 | 2480×1150×2094 | 2840×1390×2050 | 3160×1510×2260 |
| 最小离地间隙（收拢状态） | mm | 60 | 85 | 100 | 100 | 110 | 110 | 100 | 100 | 100 | 100 |
| 最小离地间隙（起升状态） | mm | 15 | 18 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 10 |
| 轴距 | mm | 1050 | 1360 | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 | 2280 | 2400 |
| 最小转弯半径（内轮/外轮） | mm | 300/1350 | 0/1500 | 0/3100 | 0/2200 | 0/3100 | 0/2200 | 0/2200 | 0/2200 | 0/2700 | 0/3160 |
| 动力源 | v/kw | 24/1.5 | 24/3.3 | 24/3.3 | 24/3.3 | 24/4 | 24/4 | 24/4 | 24/4.5 | 24/4.5 | 24/4.5 |
| 机器行使速度（收拢状态） | km/h | 4 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| 机器行使速度（起升状态） | km/h | 0.5 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
| 上升/下降速度 | sec | 40/60 | 40/50 | 40/50 | 40/50 | 40/50 | 40/50 | 70/80 | 70/80 | 90/100 | 100/80 |
| 蓄电池 | V/Ah | 24/80 | 24/160 | 24/200 | 24/200 | 24/200 | 24/200 | 24/200 | 24/220 | 24/220 | 48/150 |
| 充电器 | V/A | 24/15 | 24/30 | 24/30 | 24/30 | 24/30 | 24/30 | 24/30 | 24/30 | 24/30 | 24/30 |
| 最大爬坡能力 | % | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 工作最大允许角度 | / | 2-3° | 1.5-3° | 1.5-3° | 2-3° | 2-3° | 2-3° | 2°/3° | 2°/3° | 1.5°/3° | 2°/3° |
| 轮胎尺寸（实心无痕） | mm | Φ230×80 | Φ305×100 | Φ381×127 | Φ381×127 | Φ381×127 | Φ381×127 | Φ381×127 | Φ381×127 | Φ381×127 | Φ381×127 |
| 整机重量 | kg | 900 | 1500 | 1900 | 2060 | 2000 | 2200 | 2450 | 2980 | 3350 | 4200 |
1．全部动作单手柄操作，比例控制，全行程行走，采用无痕轮胎，有效保护地面。
2．平台及地面均可控制升降，设有上下控转换开关；单向延伸平台，可以迅速达到作业点。
3．蓄电池作为动力源，噪音小，无污染，适用于各种作业环境；故障代码自动显示方便检修。
4．安全保护机制
- 设有坑洞保护系统，
- 设有紧急下降功能，
- 设有紧急停止功能（平台和地面均设有紧急停止拍钮，紧急情况下可迅速切断电源），
- 设有管路防爆功能，
- 设有倾斜保护功能，
- 设有故障诊断功能，
- 设有充电保护功能，防止过充，充电过程中具有提示功能。

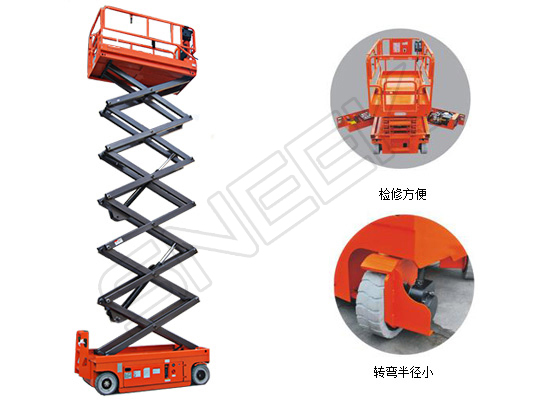

5．底盘设置可外拉式活动抽屉，便于维护、维修及保养；底盘设置标准运输叉车孔设备装卸方便安全。
6．电气控制系统设有双接触器、双限位开关，最大限度保护操作安全。
7．设有管路防爆系统，设有双电气限位及油缸内置限位，限位保护更安全。
8．驱动轮具有自动刹车功能，运行时有蜂鸣器、喇叭及频闪灯，以保证安全行驶。
9．平台护栏门采用自锁结构，防止意外开启，工作平台内设有安全带挂钩，在高空作业时保障安全。
10．整机表面处理采用抛丸后静电喷塑烤漆，涂层牢固美观。
